新型發明：強牢固性拖鏈鏈接
暫無圖片。

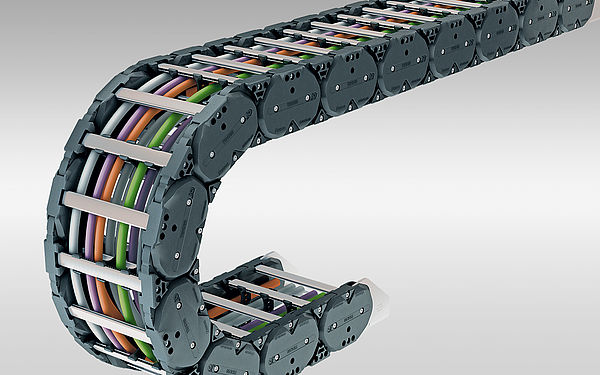

拖鏈是適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護作用。隨著工業自動化進程的加快，拖鏈在越來越多的自動化設備得到廣泛使用。自動化設備中有大量的配線、配管需要得到保護，使其在穩定、安全的工作環境中運行，拖鏈在機床、機械臂等技術領域應用得非常廣泛。拖鏈一般由若干鏈節、連接相鄰連接的連接軸、連接相對鏈節的蓋板組成，但是現有的鏈節的結構不合理，當拖鏈處于水平狀態運行時經常會出現下垂現象，影響拖鏈了整體保護效果。而且鏈節在于連接軸連接時的牢固性較差，經常會出現脫節現象，拖鏈的使用壽命較短。實用新型內容
基于此，有必要針對拖鏈中鏈節存在的問題，提供一種結構合理、不易下垂、不易脫節的強牢固性拖鏈鏈節。
—種強牢固性拖鏈鏈節，包括:具有凹槽的主體板、自所述主體板向一側凸伸出的第一觸動板、自所述主體板向另一側凸伸出的第二觸動板、安裝于所述主體板的凹槽內的承接座及兩個安裝座;所述主體板上設有第一傾斜面、第二傾斜面及豎直面，所述第一傾斜面位于所述第一觸動板的一側且與所述豎直面相連，所述第二傾斜面與所述第一傾斜面相互平行設置;所述第一觸動板上凸設有第一觸動塊，所述第二觸動板上凸設有第二觸動塊。
上述強牢固性拖鏈鏈節，包括具有凹槽的主體板、自主體板向一側凸伸出的第一觸動板、自主體板向另一側凸伸出的第二觸動板、安裝于主體板的凹槽內的承接座及兩個安裝座。由于主體板上設有第一傾斜面、第二傾斜面及豎直面，其中第一傾斜面、第二傾斜面之間的接觸增大，相鄰間的鏈節抗壓接觸面積大，拖鏈在水平長距離下不會出現下垂;第一傾斜面和豎直面之間形成了一定活動空間，鏈節在拖鏈回轉復原時面與面不會整體同時接觸，所以不會產生擠壓聲音，結構合理。第一觸動板上凸設有第一觸動塊，第二觸動板上凸設有第二觸動塊，第一觸動塊位于相鄰主體板的凹槽內，第二觸動塊位于相鄰主體板的凹槽內，整體形成一環扣一環的效果，使強牢固性拖鏈鏈節整體更加牢固，拖鏈長時間運行不會脫節，壽命更長。
