一種絎縫機拖鏈架介紹
2015-12-27 16:27:15點擊：
本發明公開了一種絎縫機拖鏈架，包含拖鏈框;拖鏈框中空，拖鏈從所述拖鏈框中穿過:拖鏈框包含上框部、下框部;上框部設置在下框部的上側:上框部與下框部通過連接板相連接:連接板的上部和下部分別通過螺釘固定在上框部和下框部的外側;螺釘不進入拖鏈框內部的空間;下框部前后兩端的下側分別設置有前固定板和后固定板:前固定板和后固定板上均設置有多個固定孔:本發明的縫機拖鏈架，利用拖鏈框的上框部和下框部的可分離設置，只需將連接板松開，并拿開上框部，即可很方便地進行拖鏈與拖鏈架的安裝、拆卸或者檢修;拖鏈框前后兩端的內側邊可以設置圓角來有效地減少拖鏈在拖鏈框中傳動時的磨損。
技術領域
本發明涉及一種拖鏈架，特別是一種便于拖鏈拆裝、檢修和更換的紙縫機拖鏈架，屬于接卸設備部件技術領域。
背景技術
拖鏈已經被廣泛的應用于電子儀器或機械設備等場合，用于對內置的線路和管道等起到牽引和保護作用:約縫機中的線路部分設置在拖鏈中，拖鏈通過拖鏈架來支撐，一般的拖鏈架為一個整體，拖鏈從拖鏈架中穿過，這樣的拖鏈架不論是在安裝還是拆卸拖鏈時，都需要將拖鏈架的整體與拖鏈配合進行，給裝卸過程帶來很多不便;而且不利于拖鏈的更換和檢修。
發明內容
針對上述存在的技術問題，本發明的目的是:提出了一種便于拖鏈拆裝、檢修和更換的緒縫機拖鏈架。

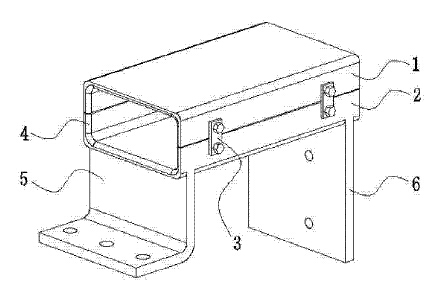

本發明的技術解決方案是這樣實現的:一種絎縫機拖鏈架，包含拖鏈框;所述拖鏈框中空，拖鏈從所述拖鏈框中穿過;所述拖鏈框包含上框部、下框部;所述上框部設置在下框部的上側;所述上框部與下框部通過連接板相連接;所述連接板的上部和下部分別通過螺釘固定在上框部和下框部的外側:所述螺釘不進入拖鏈框內部的空間:所述下框部前后兩端的下側分別設置有前固定板和后固定板;所述前固定板和后固定板上均設置有多個固定孔。
本發明與現有技術相比具有下列優點:
本發明的縫機拖鏈架，利用拖鏈框的上框部和下框部的可分離設置，只需將連接板松開，并拿開上框部，即可很方便地進行拖鏈與拖鏈架的安裝、拆卸或者檢修:拖鏈框前后兩端的內側邊可以設置圓角來有效地減少拖鏈在拖鏈框中傳動時的磨損。
